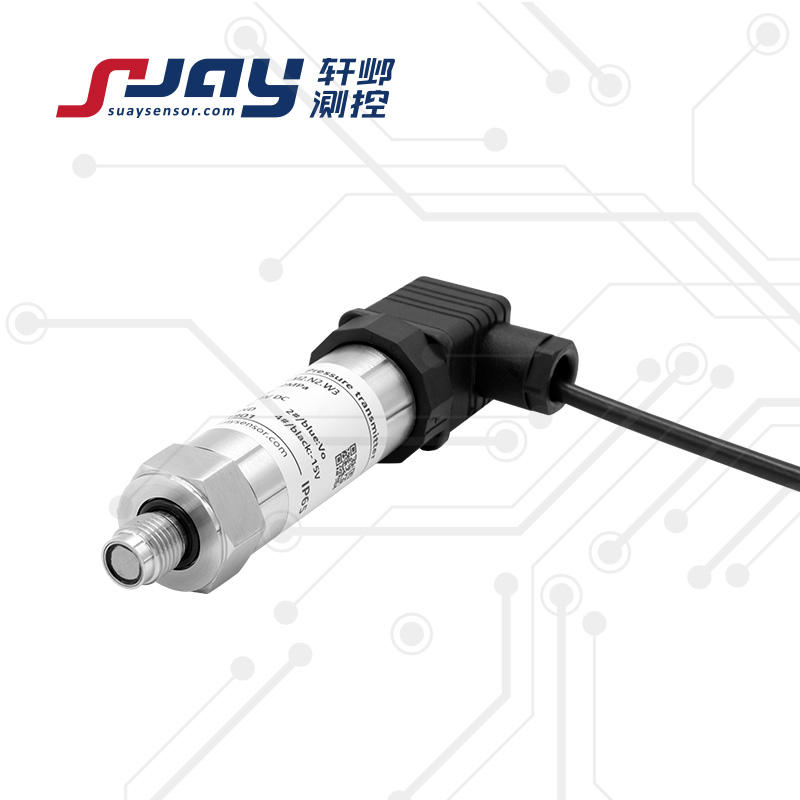

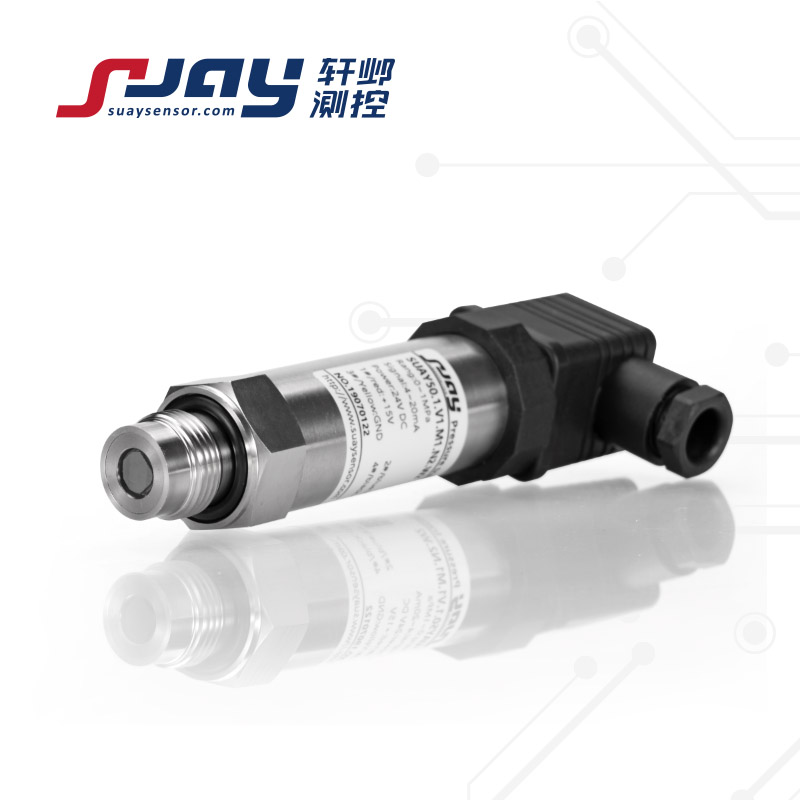

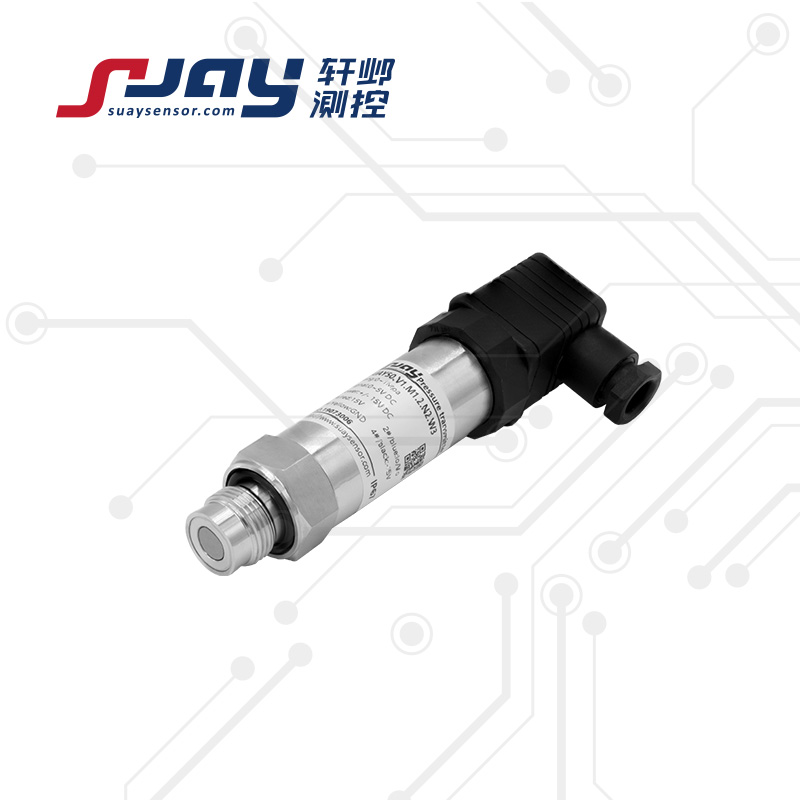

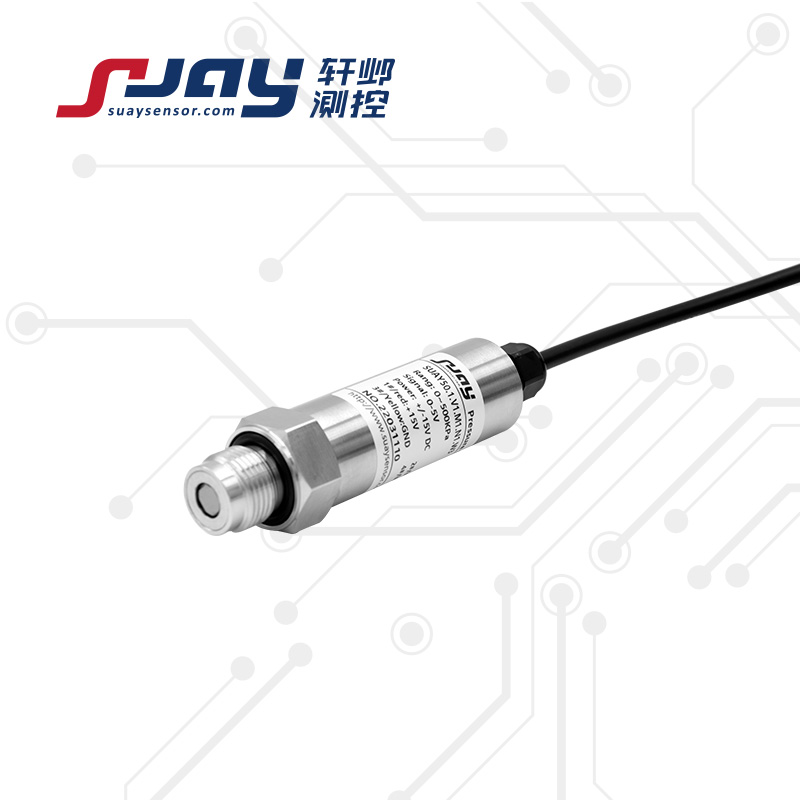

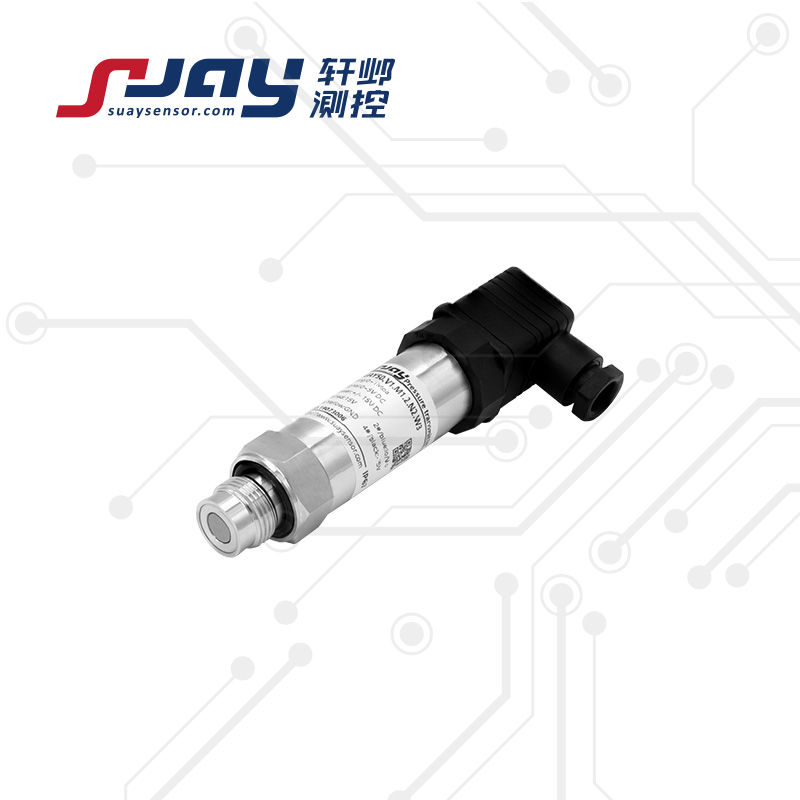

SUAY50 高频压力传感器、高频动态压力变送器是采用德国进口高固有频率的压敏元件，高性能、宽频带的信号处理电路，传感器固有频率可达1-2MHz，可测量带宽0-200KHz范围内的高频压力变化，压力量程从-100KPa~0~10Kpa...100MPa，根据用户需要标定量程，小尺寸的感压核心，从而使得传感器具有极高的固有频率、宽广优良的带宽，以及亚微秒的上升时间（极为陡峭的上升沿）、干净的幅频特性曲线，配合SUAY高输入阻抗、低输出阻抗、低噪声、高频响信号处理电路，满足动态测压的需要。
燃气爆破实验
化爆实验
水下兵器爆破
瞬间冲击压力检测
风洞测压实验
动态往复压力检测
路桥缩模试验
液压动力机械实验
轨道交通模拟实验压力检测
高固有频率，宽广的通频带
uS级的上升时间，陡峭的上升沿
干净的幅频特性曲线
先进、稳定的处理电路，抗干扰性能优良
| 测量范围 | -100KPa~0-10KPa...1MPa...100MPa | |
| 测量介质 | 与316不锈钢兼容的气体或液体 | |
| 静态精度① | ±0.1%FS ±0.25%FS ±0.5%FS | |
| 固有频率 | 180KHz-500KHz 500KHz-1MHz 1MHz-2MHz | |
| 变送器带宽 | 0-1KHz...3 KHz 0-20 KHz 0-200 KHz | |
| 上升时间 | 0-60...100uS 0-1...10uS 0-0.2...5uS | |
| 信号输出/供电 | 0-5V 0-10V | ±15VDC（典型） |
| 4-20mA 0-5V 0-10V 1-5V | 12-30VDC（典型24VDC） | |
| mV信号 | 恒压源/恒流源 | |
| 工作温度 | -40～85℃ 特殊使用可达1200℃ | |
| 补偿温度 | -10～60℃ | |
| 贮存温度 | -40～100℃ | |
| 长期稳定性 | 典型：±0.1%FS/年 不超过：±0.2%FS/年 | |
| 零点温度漂移 | 典型：±0.02%FS/℃ 不超过：±0.05%FS/℃ | |
| 灵敏度温度漂移 | 典型：±0.02%FS/℃ 不超过：±0.05%FS/℃ | |
| 过载能力 | 1.5~2倍满量程压力 | |
| 有效测量寿命 | ﹥10^6压力循环（P:10-90%FS） | |
| 分辨率 | 大于10-5（通常受限采集显示设备，理论无限?。?/span> | |
| 抗振动性 | 10g， <2KHz | |
| 抗冲击性 | 50~100 g，10mS | |
| 负载电阻 | ≤（U-12）/0.02 Ω（电流输出） >100KΩ（电压输出） | |
| 绝缘电阻 | 200M?，100VDC | |
| 压力接口 | M20*1.5（典型）； G1/4（可?。?/span> | |
| 电气连接 | 接插件或直出电缆2m | |
| 接口及壳体材料 | 304/316L不锈钢 | |
| 外壳防护 | 插头型（IP65） 电缆型（IP67） | |
| 安全防爆 | Ex iaⅡ CT6（本安） | |
| 密封圈 | 氟橡胶 | |
| 产品重量 | 约200克 | |
| 型号 | 量程 | 精度 | 输出 | 安装螺纹 | 电气连接 | 特定参数 |
| SUAY50 | -100KPa~0 ...10KPa ...100MPa 量程可选 | 4:±0.1%FS 2:±0.25%FS 1:±0.5%FS | A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V0:定制 | M1:M20*1.5 M2:G1/4 可?。?br> M3:G1/2 M0:定制 | N1:直出2米 N2:赫斯曼插头 N3:航空插头 | W1:0-1...3KHz W2:0-20KHz W3:0-200KHz E:本安防爆 |
| SUAY50.2.V1.M1.N1.W2.E（0-1MPa） | ||||||
