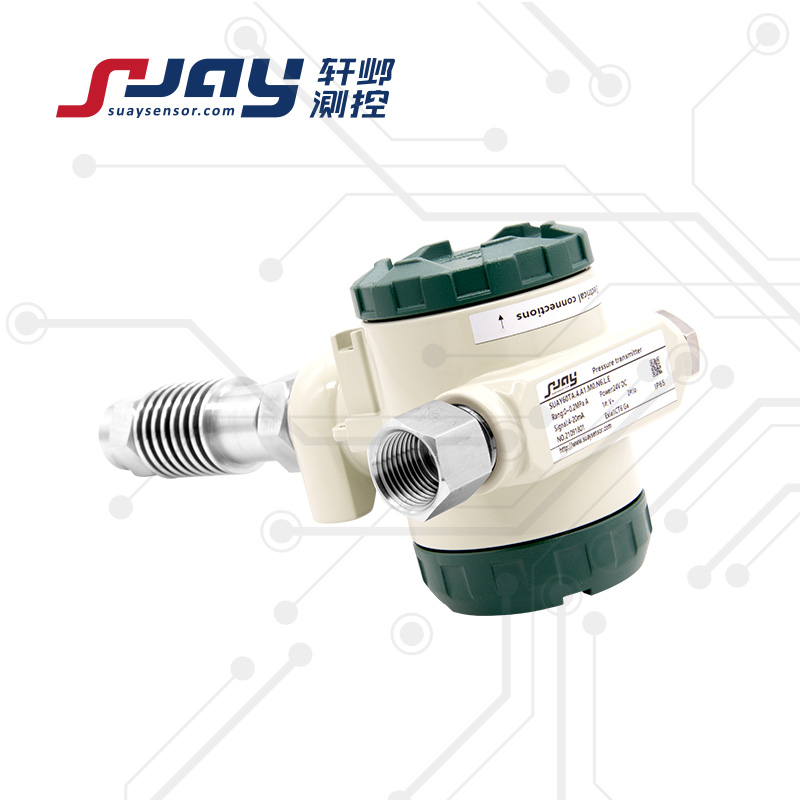

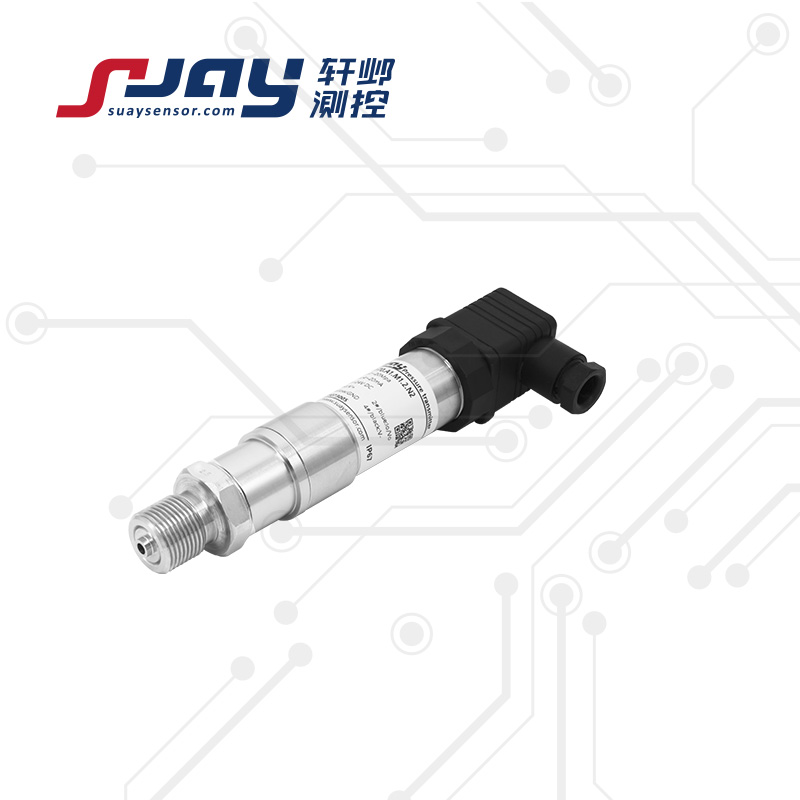

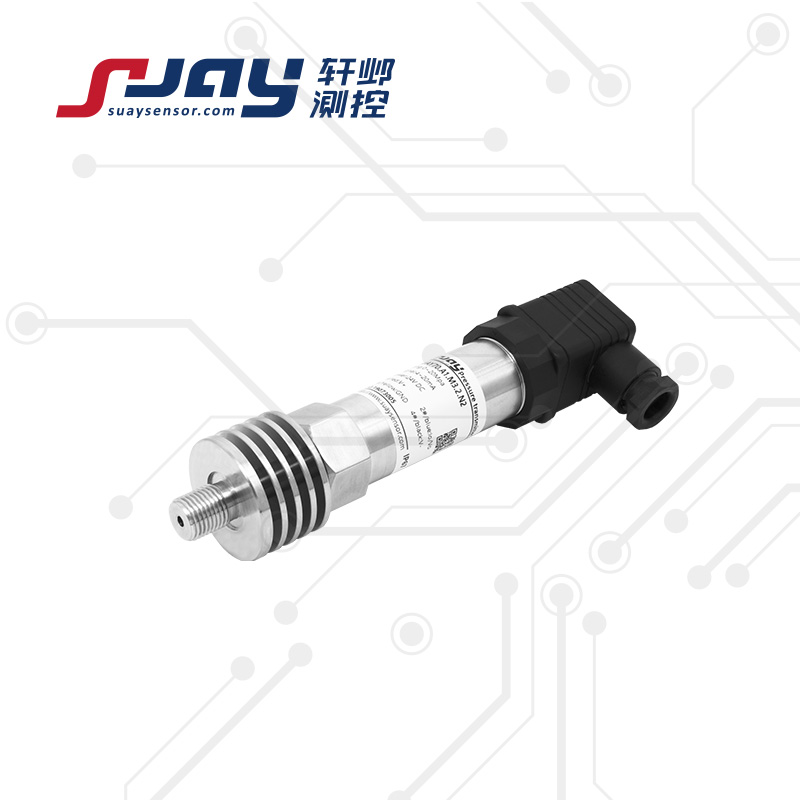

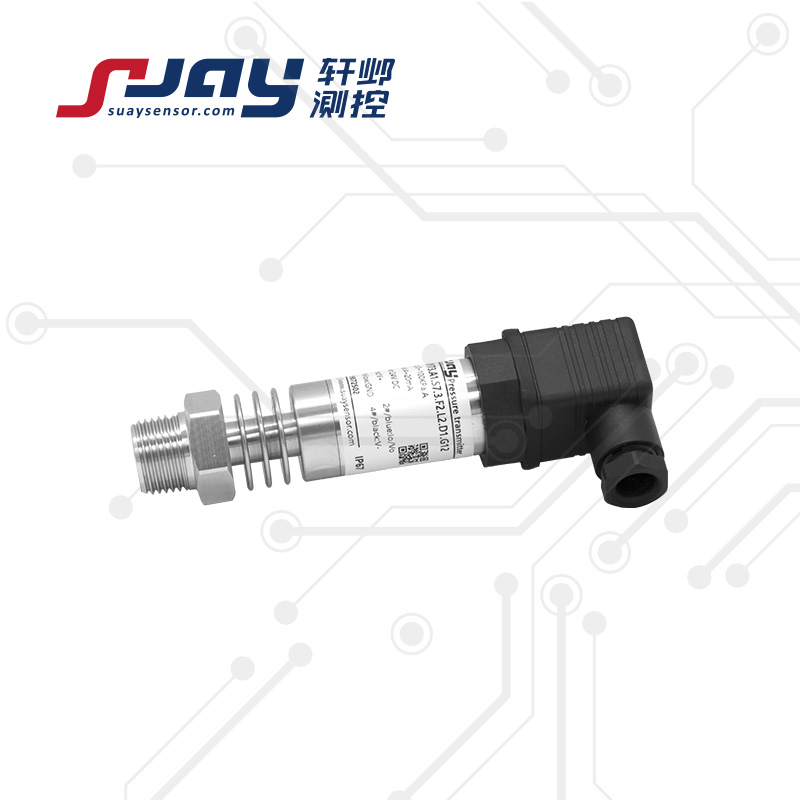

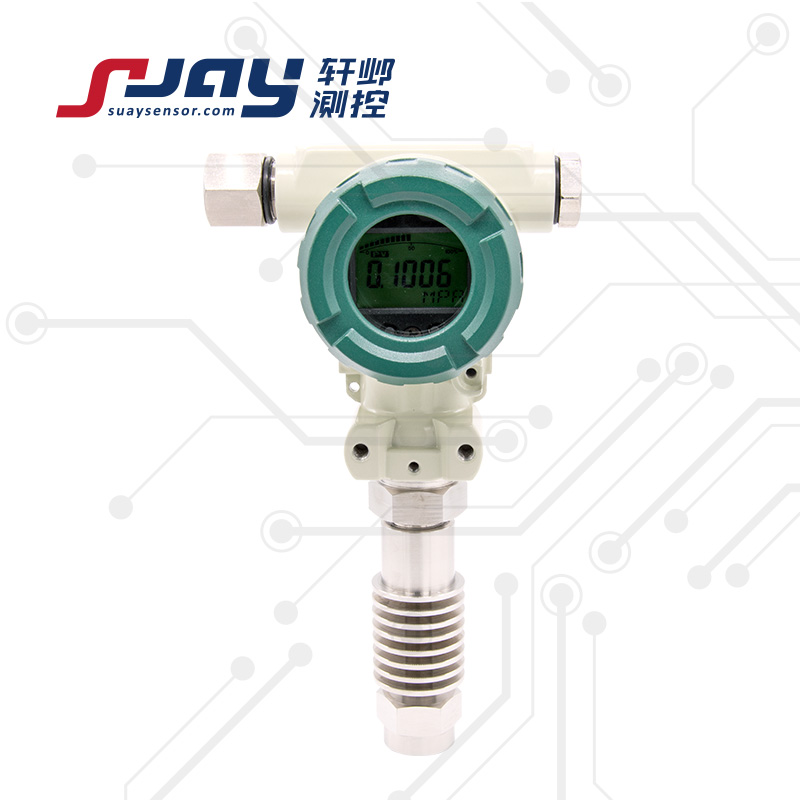

SUAY70 高温压力变送器采用耐高温的硅-蓝宝石技术的感压膜片作为核心，匹配特殊的温度补偿和片上线性修正技术，使其在宽泛的温区内有着良好 的综合性能。蓝宝石材料对温度变化极不敏感，在-40 至380℃的高温下，也有着ji佳的弹性力敏特性，不会产生疲劳、滞后、PN 节漂移等现象，并且抗辐射性能优异。耐磨损、抗疲劳的钛合金感压膜片，使该系列产品不仅可以承受高温，更兼具良好的耐用性、抗冲击性。利用β相高温力敏材料与合理的结构设计，可将温度扩展至 450-850℃。该系列压力传感器测温范围宽，压力量程覆盖范围广，综合精度高且稳定性好，测量介质兼容性好，广泛应用航空航天、航海及造船、石油化工、电厂电站、油田压力、食品、医药、环保、科研院所等针对高温流体的精准测量，是极佳的高温压力测量解决方案。
可根据用户的具体要求特殊设计、定制，满足各种实际应用需求。
工作温度范围宽：-40-380℃
量程范围宽：-100KPa~0···100KPa···260MPa
蓝宝石-钛合金膜片，耐磨损、抗疲劳，防腐蚀，可用于复杂工况
综合精度高，可进行分段式补偿
结构可定制，以适应不同工况，延伸产品适用范围
| 测量范围 | -100KPa~0···10KPa···1MPa···260MPa | ||||
| 测量介质 | 与316不锈钢兼容的气体或液体 | ||||
| 静态精度① | ±0.15%FS ±0.25%FS ±0.5%FS ±1%FS | ||||
| 信号输出/供电 | 4-20mA 0-5V 0-10V 1-5V | 12-30VDC（典型24VDC） | |||
| 0.5-4.5V | 5VDC/12-30VDC（典型24VDC） | ||||
| 数字信号输出RS485 | 5VDC/5-16VDC/24VDC | ||||
| 工作温度 补偿温度 | -40～125℃ | -40～150℃ | -40～200℃ | -40～250℃ | -40～450℃ |
| -20～80℃ | -20～130℃ | 0～150℃ | 0～200℃ | 0～200℃ | |
| 贮存温度 | -40～100℃ | ||||
| 长期稳定性 | 典型：±0.1%FS/年 不超过：±0.2%FS/年 | ||||
| 零点温度漂移 | 典型：±0.02%FS/℃ 不超过：±0.05%FS/℃ | ||||
| 灵敏度温度漂移 | 典型：±0.02%FS/℃ 不超过：±0.05%FS/℃ | ||||
| 过载能力 | 60MPa以内2倍满量程压力，其它为满量程的1.5倍 | ||||
| 有效测量寿命 | ﹥10^6压力循环（P:10-90%FS） | ||||
| 抗振动性 | 20g，（IEC 60068-2-6） | ||||
| 抗冲击性 | 20g，11mS | ||||
| 响应时间 | ≤2ms | ||||
| 分辨率 | 大于10-5（通常受限采集显示设备，理论无限?。?/span> | ||||
| 负载电阻 | ≤（U-12）/0.02 Ω（电流输出） >100KΩ（电压输出） | ||||
| 绝缘电阻 | 200M?，100VDC | ||||
| 压力接口 | M20*1.5 （典型）; G1/2，G1/4 （可转接） | ||||
| 电气连接 | 接插件或直出电缆2m | ||||
| 接口及壳体材料 | 304/316L不锈钢 | ||||
| 外壳防护 | IP65（插头型） IP67（电缆型） | ||||
| 安全防爆 | Ex iaⅡ CT6（本安） | ||||
| 传感器膜片 | 钛合金膜片 | ||||
| 产品重量 | 约400克 | ||||
| 型号 | 量程 | 精度 | 输出 | 安装螺纹 | 电气连接 | 特定参数 |
| SUAY70 | -100KPa~0 ...10KPa ...100MPa 量程可选 | 3:±0.15%FS 2:±0.25%FS 1:±0.5%FS 0:±1%FS | A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制 | M1:M20*1.5 可?。?/span> M2:G1/4 M3:G1/2 M0:定制 | N1:直出2米 N2:赫斯曼插头 N3:航空插头 | S:抗干扰 F:分体 式L:显示表头 E:本安防爆 T1:125℃ T2:150℃ T3:200℃ T4:250℃ T5: 380 T6:800℃(水冷) |
| SUAY70.1.A1.M1.N1.T2 | ||||||
