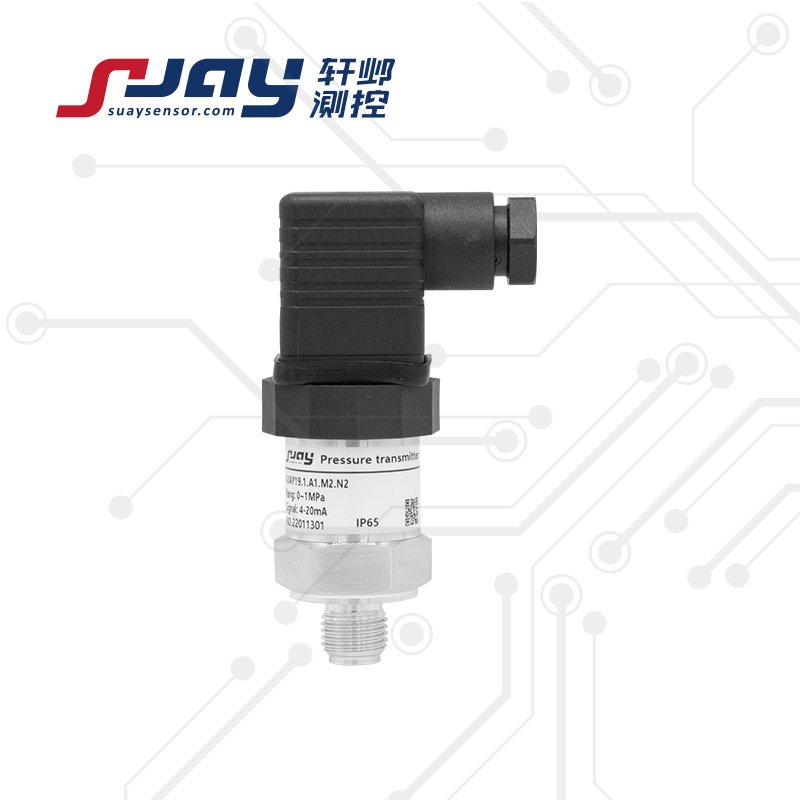

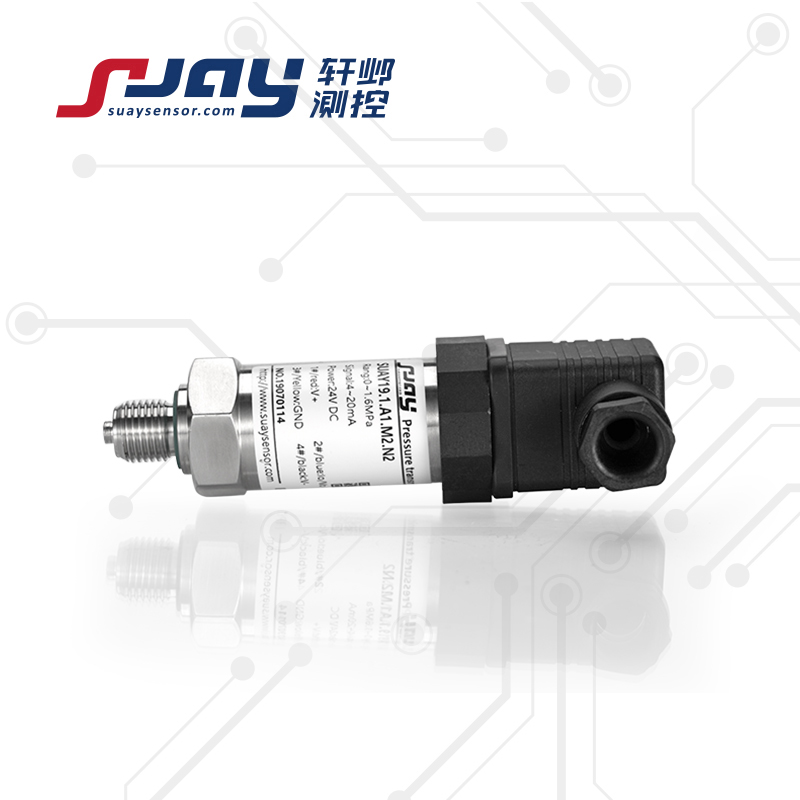

SUAY19经济型压力变送器采用硅压阻式传感器作为感压芯片，配合数字集成电路，将传感器输出的小信号转换为标准信号输出?？梢灾苯佑爰扑慊杉低?、控制仪表、智能仪表等处理设备对接，实现各种压力的准确测量。该产品量程范围宽，性能稳定，输出信号形式多样，结构坚固紧凑、体积小、重量轻、集成度高、性价比高、具备反极性?；ず退布涔贡；ぷ爸?，广泛应用于不同行业的产业配套、设备配套，解决各行业批量化压力检测的需求。
l 测量范围宽，可从-100KPa至40MPa
l 结构经凑、体积小、重量轻
l 稳定性好
l 输出信号形式多样重量轻
l 集成度高、性价比高
l 具备反极性?；ず退布涔贡；ぷ爸?，适用范围广。
| 测量范围 | -100KPa-0-100KPa...1MPa...40MPa（表压、绝压） | |
| 测量介质 | 与316不锈钢兼容的气体或液体 | |
| 静态精度① | ±0.5%FS（典型） ±1%FS | |
| 信号输出/供电 | 4-20mA 0-5V 1-5V | 12-30VDC(典型24VDC) |
| 0.5-4.5V | 5VDC/12-30VDC(典型24VDC) | |
| 工作温度 | -10～85℃ | |
| 补偿温度 | 0～60℃ | |
| 贮存温度 | -40～100℃ | |
| 长期稳定性 | 典型：±0.3%FS/年 不超过：±0.5%FS/年 | |
| 零点温度漂移 | 典型：±0.03%FS/℃ 不超过：±0.05%FS/℃ | |
| 灵敏度温度漂移 | 典型：±0.03%FS/℃ 不超过：±0.05%FS/℃ | |
| 过载能力 | 2倍满量程压力 | |
| 有效测量寿命 | ﹥10^6压力循环（P:10-90%FS） | |
| 抗振动性 | 20g （IEC 60068-2-6） | |
| 抗冲击性 | 20g ， 11mS | |
| 响应时间 | ≥100ms | |
| 分辨率 | 大于10-5（通常受限采集显示设备，理论无限?。?/span> | |
| 负载电阻 | ≤（U-12）/0.02 Ω（电流输出） >100KΩ（电压输出） | |
| 绝缘电阻 | 200M?，100VDC | |
| 压力接口 | M20*1.5 G1/4 （其它接口可定制） | |
| 电气连接 | 插头型或直出电缆 | |
| 接口及壳体材料 | 304 不锈钢 | |
| 外壳防护 | IP65 | |
| 安全防爆 | Ex iaⅡ CT6（本安） | |
| 密封圈 | 氟橡胶 | |
| 传感器膜片 | 不锈钢316L | |
| 产品重量 | 约200克 | |
注：①包含非线性、迟滞和重复性
选型参数对照表
| 型号 | 量程 | 精度 | 输出 | 安装螺纹 | 电气连接 |
| SUAY19 | -100KPa~0 ...100KPa ...40MPa 量程可选 | 1:±0.5%FS 0:±1%FS | A1:4-20mA V1:0-5V V2:1-5V V4:0.5-4.5V | M1:M20*1.5 M2:G1/4 | N1 直出电 缆N2:插头型 |
| SUAY19.1.A1.M1.N1（0-1MPa） | |||||
选型提示：
1. 被测介质应与产品接触的材料相兼容，
2. 选型附加功能代号"E” 本安防爆型，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
