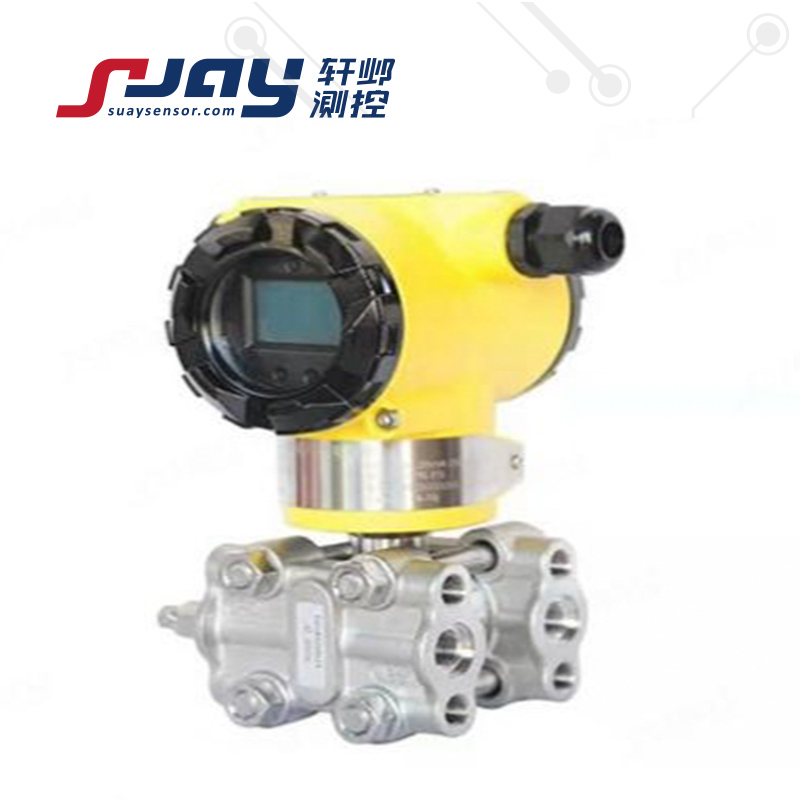

SUAY3051 工业差压变送器是引进德国先进的MEMS技术制成的单晶硅传感器芯片，双梁悬浮式设计，大幅度提高了产品的精度、和单边过载、双边过载能力，内置智能信号处理?？?，实现静压与温度补偿的完美结合，可在大范围内的静压和温度变化下提高产品的测量精度和长期稳定性。整机经过严格组装和调试，具有设计原理先进、品种规格齐全、安装使用简便等特点。该系列产品已广泛应用于石油、石化、冶金、电力、城市煤气、造纸业、机械装备、造船、机械制造等行业。
产品特点：
l 精度高，差压传感器在0.1~40KPa...4MPa的测量范围内进行测量。
l 微小量程下优异的过压性能：1 KPa标准量程单边过压达1MPa；4KPa标准量程单边过压达2MPa。
l 优异的环境适应性：智能静压补偿和温度补偿，?；け渌推鞑皇芪露?、静压与过压的影响，将现场的综合测量误差控制到参数范围内。
l 灵活的量程压缩：量程比4:1(10:1可选)
l 优异的操作性和使用便利性：配备5位带背光LCD数字显示器，多种显示功能（Pa、KPa、MPa、bar、mbar、%、Psi、mmH2O）;内置三按键快捷操作就地调整功能；传感器膜片材料316L不锈钢。
产品性能指标：
| 测量范围 | 1KPa 4KPa 40KPa 100KPa 400KPa 4MPa 40MPa |
| 单边过压 | 1MPa 2MPa 4MPa 7MPa 7MPa 13MPa 100MPa |
| 双边静压 | 16MPa 16MPa 25MPa 25MPa 25MPa 25MPa 100MPa |
| 测量精度 | 0.1%FS 0.15%FS 0.25%FS 0.5%FS |
| 测量介质 | 气体、液体、蒸汽 |
| 输出信号 | 4~20mA DC+HART协议 |
| 供电电源 | 一般10.5~45VDC，本安防爆10.5-26VDC |
| 动力线间隔 | 15cm以上（请避免平行配线） |
| 饱和电流 | 上限20.8mA，下限3.8 mA |
| 报警电流 | 上限22.8 mA，下限3.6 mA (模式可设置) |
| 调整功能 | 零点、满量程点可通过外壳顶部三按键进行就地调整或者可利用组态软件进行远程调整 |
| 零点迁移 | 可在最大量程的-20%到+20%的范围内迁移 |
| 输出方式 | 线性输出 或平方根输出（可通过组态软件进行远程调整） |
| 工作温度 | -40~85℃ |
| 膜片材质 | 316L不锈钢/哈氏合金/钽膜片/镀金膜片 |
| 位置影响 | 在水平位置和垂直位置之间大约200Pa |
| 响应时间 | 10mS |
| 静压影响 | < 0.05%FS/10MPa |
| 过压影响 | < 0.05%FS/10MPa |
| 稳定性 | ≤0.03%FS/年 |
| 电源影响 | < 0.005%FS/V |
选型参数对照表
| 型号 | 量程 | 精度 | 输出 | 安装螺纹 | 电气连接 | 特定参数 |
| SUAY3051 | 0~1KPa ...40MPa 量程可选 | 4:±0.1%FS 3:±0.15%FS 2:±0.25%FS 1:±0.5%FS | A1:4-20mA A2:4-20mA/HART | M1:M20*1.5 M2:G1/4 可?。?br> M3:G1/2 M0:定制 | N6:接线端子 | L:显示 E:本案防爆 |
| SUAY3051.2.A1.M1.N1.E | ||||||
选型提示：
1. 被测介质应与产品接触的材料相兼容，
2. 选型附加功能代号"E” 本安防爆型，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
